مقالات پذیرفته شده در دومین کنفرانس ملی مدیریت بحران

مقالات پذیرفته شده در دومین کنفرانس ملی مدیریت بحران اعلام شد.

ورود به سایت کنفرانس

برنامه نهمین کنگره بین الملی مهندسی عمران- 19تا 21 اردیبهشت 1391-دانشکده مهندسی عمران-دانشگاه صنعتی



برنامه زمانبندی ارائه مقالات شفاهی و پوستر نهمین کنگره

بین الملی مهندسی عمران- 19تا 21 اردیبهشت 1391-دانشکده مهندسی عمران-دانشگاه صنعتی اصفهان

اطلاعات اسکان دانشجویی و اطلاعات هتل‌ها در روز هـای ۱۹ ، ۲۰ و ۲۱ اردیبهشـت ماه ۱۳۹۱اعلام شد.

 ورود به سایت نهمین کنگره بین الملی مهندسی عمران





بررسی تأثیر پارامترهای مختلف بر ضریب رفتار سازه های متداول فولادی و بهبود توزیع شکل پذیری در قابهای

بررسی تأثیر پارامترهای مختلف بر ضریب رفتار سازه های متداول فولادی و بهبود توزیع شکل پذیری در قابهای خمشی

امروزه بخش عمده ای از طراحی لرزه ای در آیین نامه ها براساس روش استاتیک معادل وتعیین برش پایه طراحی از طیف خطی می باشد. برای تعیین برش پایه طراحی از ضرایب به نام ضریب اصلاح رفتار و یا ضریب رفتار استفاده می شود. این ضریب در واقع اعمال کننده فلسفه طراحی لرزه ای می باشد. با تغییرکوچکی در این ضریب برش پایه می تواند به مقدار زیادی تغییرکند. در آیین نامه های کنونی این ضریب بیشتر براساس قضاوت مهندسی تعیین شده است و لزوم تبین علمی این ضریب احساس می شود. در این پایان نامه، ابتدا روش تعیین ضریب رفتار سازه بررسی شده و سپس چندین قاب فولادی با تعداد دهانه و طبقات گوناگون با سیستم قاب خمشی، قاب مهاربندی شده هم محور، قاب دوگانه خمشی همراه با بادبند هم محور تحت یک تحلیل رانشی استاتیک قرارگرفته و ضریب رفتار آنها محاسبه شده است.

نهایتاً، برای اصلاح توزیع شکل پذیری در طبقات قاب خمشی، دو قاب خمشی مورد برسی قرارگرفته است. نتایج نشان می دهد که مقادر ضریب رفتار سازه به پارامترهای بسیاری از جمله پریود سازه بستگی دارد. به طور کلی با افزایش پریود سازه مقدار ضریب رفتار آن کاهش پیدا می کند. در ضمن با انجام اصلاح در طراحی قاب خمشی توزیع شکل پذیری در طبقات قاب خمشی مناسب تر گردیده است. در این پایان نامه قابهای فولادی ابتدا براساس ضوابط آیین نامه طراحی لرزه ای جدید ایران طراحی شده سپس به وسیله یک تحلیل غیر خطی استاتیکی تحت اثر بارهای جانبی آیین نامه ای، شکل پذیری و ضرائب اضافه مقاومت آنها با توجه به محدود نمودن شکل پذیری محلی در المانهای سازه بدست آمده است.

ار نتایج به دست آمده برای محاسبه ضریب رفتار قابها استفاده شده است. در این تحقیق اثر P-Δ در محاسبه ضرائب اضافه مقاومت و شکل پذیر قابها در نظر گرفته شده است. اثر P-Δ در قابهای خمشی باعث کاهش شکل پذیری قابها و همچنین ایجاد یک سختی منفی در آنها بعد ازجاری شدن قاب گردیده است. سختی در قابهای دارای مهاربندی بعد از جاری شدن مثبت می باشد. مقادیر ضریب رفتار محاسبه شده باری قابهای خمشی به طور کلی کمتر از مقادیر آیین نامه ای می باشد. قابهای مهاربندی شده هم محور که تعداد طبقات کمی داشته اند ضریب رفتار بزرگتر از آیین نامه و با فزایش تعداد طبقات مقدار آن کاهش پیدا کرده است. در قابهای مرکب مقدار ضریب رفتار به طور کلی از مقادیر آیین نامه ای بیشتر می باشد.

محاسبات شیب افت تیرها

 محاسبات شیب - افت  در تیرها

calculator for slope and deflection

دراین سایت باورود پارامترهای تیرها، مقادیرشیب افت محاسبه شده رابرایتان ارایه می دهد.



لینک اتصال آنلاین

ایجاد تسهیلات ثبت‌نام و حضور شرکت‌کنندگان ایرانی در پانزدهمین کنفرانس جهانی مهندسی زلزله

ایجاد تسهیلات ثبت‌نام و حضور شرکت‌کنندگان ایرانی در پانزدهمین کنفرانس جهانی مهندسی زلزله

http://ieea.ir/announcements/IEEA_15WCEE_Facilities.html

دانلود برنامه تحت اکسل جامع و خودکار متره بر آورد

منبع : ایران سازهُ-http://hfarahani48.blogfa.com/post-9180.aspx

دانلود برنامه تحت اکسل جامع و خودکار متره بر آورد



بعد از دانلود نام فایل را به مثلا rar.1 تغییر دهید تا قابل باز شدن باشد...

نقل قول :
در این برنامه فوق العاده فقط با وارد کردن شمار فهرست بها و اعداد ریز متره بصورت خودکار صفحات خلاصه متره ، مالی ، خلاصه مالی و خلاصه فصول محاسبه می شود.

برای دانلود اینجا کلیک کنید...

http://www.4shared.com/rar/CFiDcmCS/Metre_2.html

لینک کمکی برای دانلود از ایران سازه اینجا کلیک کنید...

دانلود فایل اکسل بارگذاری سازه های بتنی و فلزی بر اساس آیین نامه ها

منبع : ایران سازه

دانلود فایل اکسل بارگذاری سازه های بتنی و فلزی بر اساس آیین نامه ها

فایل اکسل تهیه شده توسط خانه عمران مشهد

                                                      در فرمت فشرده (rar)

برای دانلود از ایران سازه اینجا کلیک کنید...

پروژه بارگذاری کامل در 26 صفحه

دانلود پروژه بارگذاری کامل

مقاوم سازی پل ها

مقاوم سازی پل ها

پل ها در زمره سازه های مهمی هستند که در صورت آسیب پذیری تحت زلزله باعث ایجاد خسارات سنگین و تحمیل هزینه های هنگفت می گردد. با توجه به اینکه اینگونه سازه ها معمولا دارای وزن سنگین و همچنین دهانه های بلند می باشند چنانچه دارای مقاومت و شکل پذیری کافی نباشند بشدت تحت نیروهای لرزه ای آسیب پذیر خواهند بود. برای جلوگیری از خرابی پل ها و در نتیجه ایجاد خسارات مالی در اثر زلزله می­توان اینگونه سازه­ها را با روش های متفاوتی مقاوم سازی نمود.

انواع خسارات لرزه ای وارد بر پل ها

خسارات وارد بر ستون ستون ها

بر اساس آیین نامه های جدید طراحی لرزه ای پل، ستون های پل می توانند تحت نیروهای لرزه ای تسلیم شده و در نتیجه تحت تغییر شکل های غیر الاستیک قرار گیرند. با این نوع نگرش در طراحی می توان از لحاظ نیروهای لرزه ای اعمال شده بر ستون ها در صورت رفتار الاستیک اجتناب نمود و در نتیجه به طرح های اقتصادی­تری دست یافت. تسلیم شدن ستون ها ضمن اقتصادی نمودن طراحی باعث ایجاد میرایی هیسترتیک و در نتیجه استهلاک انرژی ورودی لرزه ای به سازه و کاهش نیرو های وارد شده به بخش روسازه می گردد. اما درصورت تسلیم شدن ستون های پل، این المان ها باید بتوانند تغییر شکل های غیر الاستیک را تحمل نمایند در غیر این صورت دچار خرابی می گردند.

خرابی ستون ها بسیار حائز اهمیت می باشد زیرا این المان ها بارهای ثقلی سازه را تحمل می نمایند. در نتیجه درصورت خرابی آنها تحت تغییر شکل های شدید لرزه ای کل سازه دچار فروریزش می گردد. برای آنکه ستون های پل بتوانند تغییر شکل های پلاستیک را تحمل نمایند باید جزییات آرماتوربندی مندرج در آیین نامه ها مانند مقدار و فاصله خاموت ها و طول مهاری آرماتورهای طولی را رعایت نمایند. شکل زیر خرابی یک ستون بتنی بعلت فقدان آرماتور عرضی مناسب و کمانش آرماتورهای طولی را نشان می دهد.

فروریزی عرشه پل ها

یکی از رایج ترین نوع خرابی های پل ها در زلزله فروریزی عرشه پل بعلت فقدان طول نشیمنگاه و اتصال مناسب بین دو انتهای عرشه با ستون ها می باشد. ایجاد درز انقطاع بین پانل های عرشه پل برروی ستون ها بسیار متداول می باشد. دو انتهای پانل عرشه برروی بالشتک هایی برروی ستون ها بصورت اتکایی قرار می گیرد. چنانچه طول این نوع تکیه گاه کم باشد، اختلاف جابجایی ستون پل ها در زلزله بعلت ارتعاشات ناهمگون ستون ها باعث از دست رفتن تکیه گاه عرشه شده، و عرشه بصورت یک جسم یکپارچه فرو می ریزد.

همانطور که در شکل زیر مشاهده می گردد جابجایی نسبی زیاد ستون ها نسبت بیکدیگر بعلت پدیده روانگرایی در زلزله اتفاق افتاده و باعث فروریزی ستون ها شده است.اینگونه خرابی در پل های مورب و منحنی شکل نیز بعلت ایجاد تغییر شکل های چرخشی حول محور عمود بر عرشه اتفاق می افتد.

کمانش تیر ورق ها

بعلت سختی و مقاومت زیاد فولاد، پل های فلزی دارای المان های لاغر و سبکی برای مقابله با بارهای ثقلی و لرزه ای می باشند. چنانچه مهاربندی جانبی مناسبی بین شاهتیرهای پل وجود نداشته باشد این گونه تیرها بشدت تحت نیروهای جانبی لرزه­ای که در جهت عرضی بر این تیرها وارد می­شوند آسیب پذیر هستند و چنانچه دارای سخت کننده و مهاربندی جانبی مناسبی نباشند دچار کمانش جانبی می شوند.

ضربه زدن عرشه پل ها بیکدیگر

در صورت عدم کفایت فاصله درزهای انقطاع پل، پانل های عرشه بیکدیگر ضربه زده و باعث ایجاد خربی در عرشه و یا تیر تحتانی
می گردد. نمونه ای از این خرابی در شکل زیر نشان داده شده است.

آسیب دیدگی بالشتک ها

در بسیاری از مواقع بالشتک هایی که زیر تیر عرشه قرار می گیرند تحت نیروهای زلزله دچار خرابی شده که باعث افزایش نیروهای وارد به روسازه می گردند. همانطور که قبلا گفته شد برای جلوگیری از ایجاد خسارات مالی بعلت خرابی پل ها در زلزله، روش های متفاوتی برای مقاومت سازی اینگونه سازه ها وجود دارد که در زیر به برخی از آنها به اختصار اشاره می گردد.

مقید کردن درزهای انقطاع

همانطور که گفته شد عدم کفایت طول نشیمنگاه برای عرشه و از بین رفتن درز انقطاع یک از علل اصلی فروریزی پل ها در زلزله های مختلف بوده است. برای جلوگیری از این نوع خرابی می توان از قیدهایی استفاده نمود تا از جداشدگی درزها جلوگیری نماید. همچنین می توان با بکار بردن بستهای مناسبی اتصال مناسبی بین روسازه و ستون ها بر قرار نمود تا از جدا شدن عرشه پل از ستون ها و در نتیجه فروریزی آن جلوگیری نمود.

محصور نمودن ستون ها

با توجه به آنکه ستون های پل تحت اثر نیروهای لرزه ای تسلیم می شوند دچار تغییر شکل های پلاستیک شدیدی می گردند. در نتیجه این ستون ها باید دارای شکل پذیری کافی برای تحمل تغییر شکل­های زیاد باشند. در صورت عدم وجود جزییات آرماتور بندی مناسب برای ایجاد شکل پذیری مناسب و همچنین افزایش مقاومت خمشی و برشی ستون ها (در صورت نیاز) می توان از ایجاد ژاکت پیرامون این المان ها استفاده نمود. این ژاکت پیرامونی می توان بتنی، فولادی و یا از مصالح پلیمری باشد.

تیرهای اتصال

با ایجاد تیرهای اتصال در میانه ارتفاع ستون های پل می توان قاب هایی با سختی و مقاومت بالا در جهت عرضی پل تشکیل داد. این تیرها همچنین باعث کوتاه شدن طول موثر ستون ها و درنتیجه افزایش مقاومت و شکل پذیری آنها می شوند.

مقاومت سازی پل های فلزی

پل های فلزی معمولا دارای مقاطع لاغر و سبک می باشند که در صورت عدم رعایت آیین نامه های جدید تحت زلزله آسیب پذیر می باشند. برای تقویت اینگونه پل ها می توان بر حسب نیاز از اضافه نمودن سخت کننده به شاهتیرها و ستون ها، اضافه نمودن مهاربند فولادی برای افزایش سختی و مقاومت عرضی سازه استفاده نمود. همچنین می توان از میراگرهای مختلف در اعضای مهاربندی استفاده نمود تا با افزایش شکل پذیری و استهلاک انرژی ورودی زلزله نیروی وارد شده بر سازه را کاهش دهد. در شکل زیر نمونه ای از مقاوم سازی پل با استفاده از مهاربندهای فلزی نشان داده شده است.

دانلود پاورپوینت طراحی پل های کابلی توسط sap2000

منبع : سیویل استارز

دانلود پاورپوینت طراحی پل های کابلی توسط sap2000

Design of cable stayed bridge using SAP2000
(Powerpoint presentation)

Author: Mohamed Elgohary

Structure Project 2009

- Cable Stayed Bridge - 2 Span @ 160 meters - 22 meters Width

Design of cable stayed bridge using SAP2000 (Powerpoint presentation).rar

(16.234 MB)

pass  :  REZI

http://www.4shared.com/rar/3cVKlkQv/Design_of_cable_stayed_bridge_.html

شناخت رفتار سازه‌ پل و برآورد نیروهای وارد بر آن

مقدمه
در سال‌های اخیر شناخت از رفتار سازه‌ها و برآورد نیروهای وارد بر آنها به خصوص در هنگام زلزله از پیشرفت قابل ملاحظه ای برخوردار بوده است. جامعه مهندسی کشور ما نیز در بخش مشاوره (طراحی سازه ها) از این خوان دانش به مدد حضور آیین نامه‌های طراحی به روز و ابزارهای قدرتمند نرم‌افزاری وارداتی،  بهره‌مند شده است. این موضوع در مراحل اول و دوم مطالعات طراحی به خوبی رخنمون داشته اما در  اجرا متاسفانه فاصله قابل توجهی میان دانش نیروهای بخش طراحی با دانش نیروهای فنی دستگاه های نظارتی و پیمانکاران به وجود آمده که خود عامل مهمی در برآورده نشدن کیفیت مناسب در هنگام اجرای سازه‌ها شده است. البته این نکته نیز دور از ذهن نماند که گاهی اوقات نیز فاصله مذکور به طور معکوس و به دلیل عدم آگاهی بخش طراحی از روش‌ها و ظرفیت‌های موجود در صنعت ساخت و ساز به طرح‌هایی با قابلیت های اجرایی پایین ختم گردیده است.

مقاله حاضر به چند نکته از هر دو حیطه مورد اشاره در ارتباط با طراحی و اجرای پل‌های بتن مسلح می پردازد.

قطع پیوستگی آرماتور دورپیچ در ناحیه تشکیل مفصل خمیری در پای ستون‌های پل‌

برای استهلاک انرژی زلزله آیین نامه ها اجازه می دهند نواحی از پیش تعیین شده‌ای در سازه‌ها دچار تغییر شکل‌هاییری با حفظ سختی، مقاومت و شکل‌پذیری در چرخه های رفت و برگشتی امواج زلزله گردند. در پل‌ها این نواحی بطور معمول در زیر سازه (پایه ها) انتخاب می گردند. بطور خاص در ستون‌های بتنی پایه‌ها این تغییر شکل‌ها در پای ستون‌ها و در طول ناحیه تشکیل مفصل خمیری اتفاق می افتند. به منظور تامین شکل پذیری لازم در مناطق با خطر لرزه‌ای زیاد، آیین نامه‌ها همپوشانی overlap  آرماتورهای دور پیچ در ناحیه تشکیل مفصل خمیری  در پای ستون را ممنوع کرده‌اند. اما در شکل ذیل مشاهده می گردد که جدا از مساله همپوشانی، پیمانکار برای سهولت اجرا و به دلیل عدم آگاهی از این نکته اصولی، حتی آرماتورهای دورپیچ را هنگام اجرای فونداسیون درست در پای ستون قطع نموده است. انقطاع ایجاد شده باعث کاهش تنش‌های محصور کننده در پای ستون شده و عامل بسیار مهمی در کاهش قابل توجه شکل پذیری و ناپایداری پایه پل در هنگام زلزله خواهد بود.



وصله آرماتور طولی در ناحیه تشکیل مفصل خمیری در پای ستون‌های پل‌

بر اساس فلسفه مورد اشاره در قسمت قبل و مطابق مقررات آیین نامه ها وصله آرماتور طولی ستون فقط در ناحیه نیمه میانی ارتفاع ستون مجاز می باشد. لازم به توضیح است که حداقل طول وصله 60 برابر قطر آرماتور طولی بوده و باید ضوابط دورپیچی ویژه برای آن اعمال گردد. متاسفانه در شکل زیر مشاهده می گردد که وصله آرماتور دقیقاً در ناحیه غیر مجاز ستون قرار گرفته و آرماتورهای دورپیچ نیز در فونداسیون قطع شده‌اند. موضوع اخیر از مهمترین عوامل خرابی‌هاییا می باشد.

عدم تامین طول لازم برای نشیمن تیرهای بتن مسلح پیش ساخته عرشه پل‌



جانمایی نادرست نئوپرن در زیر تیرهای پیش ساخته عرشه پل‌

مطابق ضوابط آیین نامه ها، محور نئوپرن‌های چهارضلعی به دلیل جلوگیری از اعمال فشار غیر یکنواخت خارج از محور باید بر محور تیر منطبق بوده و اضلاع آن به موازات اضلاع تیر باشند. متاسفانه در شکل زیر مشاهده می گردد که هر دو مورد فوق در هنگام جانمایی نشیمن‌ها رعایت نشده و نئوپرن‌ها با خروج از مرکزیت قابل توجه نصب شده‌اند. این موضوع منجر به کاهش عمر مفید بهره‌برداری از نئوپرن و ایجاد تنش‌های قابل توجه در انتهای تیر می گردد.



عمل آوری نامناسب بتن عرشه و ایجاد ترک‌های انقباضی‌

در برخی موارد مشاهده می گردد که پیمانکاران برای عمل آوردن بتن دال عرشه از پهن نمودن گونی و مرطوب کردن آن استفاده می نمایند. در صورت وزش باد و با توجه به وجود منافذ باز در سطح گونی، در عمل رطوبت آب به سرعت تبخیر شده و در نتیجه ترک های سطحی فراوانی در سطح دال ایجاد می گردند. شکل زیر به وضوح این مساله را نشان میی مذکور باعث نفوذ مواد خورنده به سطح آرماتورهای دال با پوشش کم شده که به دنبال آن خوردگی آرماتور، پکیدن بتن اطراف آن و کاهش عمر مفید بهره‌برداری از پل به وقوع می پیوندد. به عنوان یک راه حل پیمانکاران می توانند بجای گونی یا همراه آن از نایلون های پلاستیکی استفاده نمایند به طوری که بخار آب در زیر پلاستیک محبوس شده و باعث عمل‌آوری بتن دال عرشه گردد. به علاوه عملیات بتن‌ریزی زمانی انجام شود که سرعت باد کم بوده و تابش شدید خورشید وجود ندارد. دهد.



اجرای نامناسب درزهای انبساط‌

اجرای نامناسب نرده های پل‌

نرده های پل ها به طور معمول دارای پایه های فولادی جعبه ای شکل در فواصل معین می باشند که توسط صفحه ستون به بتن پیاده رو اتصال می یابند. در شکل زیر مشاهده می گردد که به دلیل عدم پیش بینی فاصله مناسب بین سطح بتن نهایی و صفحه ستون به منظور گروت‌ریزی و تنظیم آن، نصب پایه دچار مشکل شده و پیمانکار مجبور شده است از صفحات پوششی پرکننده برای تامین فاصله استفاده نماید. این موضوع باعث کاهش مقاومت پایه فولادی در هنگام ضربه وسایل نقلیه می گردد.

 یکی از مسئله سازترین قسمت‌های پل‌ها در زمان بهره‌برداری، درزهای انبساط پل می باشد. هر یک از ما روزانه چندین بار ضربه وارد بر اتومبیل خود را در هنگام عبور از همین درزها تجربه می نماییم. در شکل زیر یک نمونه درز انبساط در حال اجرا نشان داده شده است. زمان اجرای درزهای انبساط بطور معمول همزمان با بتن ریزی دال می باشد، در این هنگام با توجه به دقت کم لحاظ شده در اجرای درز انبساط و همچنین عدم وجود آسفالت پوششی، رویه درز و بتن اطراف آن دارایی بلندی هایی خواهد شد که در هنگام اجرای آسفالت امکان اصلاح آنها وجود نخواهد داشت. لذا توصیه می گردد محدوده درز انبساط تا زمان اجرای آسفالت پل، بتن ریزی نشده و در هنگام اجرای آسفالت با تنظیم مناسب درز و آنگاه ریختن بتن مرحله دوم از هم تراز بودن سطح درز و آسفالت اطمینان حاصل گردد. به علاوه از اجرای درزهای فولادی با پروفیل و ورق پوششی به دلیل شکست جوش‌های اتصالی و ایجاد مشکلات فراوان احتراز شده و به جای آنها از درزهاییکی مسلح استفاده شود. پست لاست

 در پل‌های متشکل از عرشه با تیرهای بتن مسلح پیش ساخته در کشورمان استفاده از تکیه گاه نئوپرن الاستومری براییمن تیرها در محل کوله‌ها و پایه ها بسیار رایج می باشد. انتظار می رود در هنگام زلزله، تغییر مکان طولی پل به دلیل عدم وجود میرایی در این نوع نشیمنگاه‌ها قابل توجه باشد. لذا آیین نامه‌ها مقرر می‌دارند که طول نشیمن عرشه بر روییه پل از حداقل میزانی برخوردار باشد. این مهم به دلیل جلوگیری از سقوط عرشه از روی کوله و پایه به داخل دهانه می‌باشد. متاسفانه در شکل زیر مشاهده می‌گردد که طول مذکور رعایت نشده است. در حالی‌که این موضوع در هنگام تهیه نقشه های اجرایی و زمان اجرای کوله به راحتی و با تامین براکت در دیواره کوله امکان پذیر بوده است.

معيارهاي پل سازي

علل اصلی خرابی بسیاری از پلها  قبل از پایان عمرشان، عدم توجه به معیارهای هیدرولیکی در طراحی، و اجراو نگهداری از آنهاست. ظرفیت گذرسیلاب از پل پایداری بازه رودخانه در محل احداث پل هدایت جریان نیروهای هیدرودینامیک جریان آبشستگی و فرسایش در اثر تنگ شدگی و یا ایجاد مانع عواملی هستند که در تعیین جانمایی طول ارتفاع و آرایش پایه و تکیه گاهها و مشخصات هندسی پایه هاو تکیه گاههای پل حائزاهمیت هستند که متأسفانه در کشورمان به مسائل فوق الذکر توجه کمتری می گردد.

این مقاله نگاهی اجمالی به نقش مهندسی رودخانه و اهمیت بکارگیری آن در طراحی پلها دارد. علیرغم استفاده از مصالح و تکنولوژی پیشرفته و صرف هزینه های هنگفت در طراحی و ساخت پل ها هرساله شاهد شکست و یا تخریب پلهای زیادی در دنیا و در کشورمان در اثر وقوع سیلاب هستیم. شکست و تخریب پلها علاوه بر خسارات مالی و گاهی هم جانی راه ارتباطی به نقاط سیل گیر و محتاج کمک رسانی را قطع می کند و خسارتها را دو چندان می نماید.

طبق بررسیهای انجام شده در اکثر موارد علت شکست پلها عبارتند از:

·     عدم برآورد صحیح سیلاب طراحی (Flood Design) و کم بودن ظرفیت عبور سیلاب از دهانه پلها

·     جانمایی (Layout ) نامناسب پلها بدون توجه به مسائل ریخت شناسی (Morphology) رودخانه

·     بر آورد نادرست از عمق شالوده (براساس معیارهای سازه ای و ژئوتکنیکی) بدون توجه به مسأله فرسایش آبشستگی

·     فراهم نکردن تمهیدات لازم برای عبور مناسب جریان از سازه پلها

·      نقصان در حفاظت و نگهداری از پلها

بر اساس آمار و اطلاعات جمع آوری شده از خسارات سیلاب در دوره زمانی سالهای 1331 تا 1375 افزایش تخریب پلها در اثر سیلاب چشمگیر بوده است. آنچه که مسلم است یکی از عوامل اصلی این تخریبها عدم رعایت مسائل هیدرولیکی و مهندسی رودخانه در طراحی پلها در طی دهه گذشته ( که دوره توسعه سازندگی و پیشرفت بوده است) می باشد و شواهد نشان می دهد که در سالهای اخیر به این مساله توجه کافی نمی گردد. مسلماً عواقب ناشی از عدم رعایت مسائل مهندسی رودخانه در پل سازی جز صرف هزینه های زیاد و بی حاصل ثمری نخواهد داشت و لازم است در برنامه های مربوط به پلسازی معیارهای هیدرولیکی در مطالعات طراحی و اجرای پلهامورد توجه قرارگیرند. تحقیقات انجام شده روی پلها نشان می دهد که علاوه بر عوامل سازه ای و ژئوتکنیکی که در محاسبه ابعاد پلها به کار می روند عوامل هیدرولیکی و اندرکنش سازه پل و رودخانه در تعیین جانمایی طول ارتفاع پایه و تکیه گاهها و حفاظت از پلها نقش اساسی دارند.

جانمایی و راستای قرارگیری پلها

عبور جاده و یا خط راه آهن از روی رودخانه ها محدود به بازه های خاصی از رودخانه هاست که توسط مسیر کلی راه مشخص می گردد علاوه بر آن مسیر کلی راه راستای قرارگیری پل روی رودخانه را نیز تعیین می نماید در حد امکان از احداث پل در بازه های ناپایدار باید اجتناب نمود بازه های ناپایدار بازه هایی از رودخانه هستند که رودخانه در آنها فرسایشی و یا رسوبگذار است.

انتخاب راستای پل عمود بر راستای جریان از وارد آمدن نیروی بیشتر و مورب به تکیه گاهها و پایه های پل جلوگیری می کند همچنین طول پل کاهش می یابد که در کاهش هزینه های کلی طرح بسیار موثر است استفاده از عکسهای هوایی و توپوگرافی بامقیاس مناسب ( 1.50000 تا 1.20000) یکی از راههای مفید برای مطالعه جانمایی و تعیین بهترین مسیر عبور پل از روی رودخانه است.

اجرای اتصال بیس پلیت Base Plate (صفحه زیر ستون)

منبع : ایران سازه

اجرای اتصال بیس پلیت Base Plate (صفحه زیر ستون)

نقل قول :

اجرای اتصال بیس پلیت Base Plate (صفحه زیر ستون) و بولت Bolt دلایل استفاده از صفحه زیرستون و بولت :ستونهای یک ساختمان اسکلت فلزی ، نقش انتقال دهنده بارهای وارد شده را به فنداسیون (به صورت نیروی فشاری ، کششی ، برشی یا لنگر خمشی) به عهده دارند. در این میان ، ستون فلزی با صفحه ای فلزی که از یک سو با ستون و از سوی دیگر با بتن درگیر شده است روی فنداسیون قرار می گیرد. توجه به اینکه ستون فلزی به علت مقاومت بسیار زیاد تنشهای بزرگی را تحمل می کند و بتن قابلیت تحمل این تنشها را ندارد ؛ بنابراین صفحه ستون واسطه ای است که ضمن افزایش سطح تماس ستون با پی ، سبب می گردد توزیع نیروهای ستون در خد قابل تحمل برای بتن باشد. کار اتصال صفحه زیر ستونی با بتن بوسیله میله مهار (بولت Bolt) صورت می گیرد و برای ایجاد اتصال ، انتهای آن را خم می کنیم و مقدار طول بولت را محاسبه تعیین می کند. تعداد بولت ها بسته به نوع کار از دو عدد به بالا تغییر می کند ، حداقل قطر این میله های مهاری میلگرد نمره ۲۰ است ؛ در حالی که صفحه تنها فشار را تحمل می کنر ، بولت نقش عمده ای ندارد و تنها پایه این است که حتما انتهای ستون سنگ خورده و صاف باشد تا تمام نقاط مقطع ستون بر روی صفحه بیس پلیت بنشیند و عمل انتقال نیرو بخوبی انجام پذیرد . از آنجا که علاوه بر فشار ، لنگر نیز بر صفحه زیر ستونی وارد می شود ، طول بولت باید به اندازه ای باشد که کشش وارد شده را تحمل نماید که این امر با محاسبه تعیین خواهد شد.

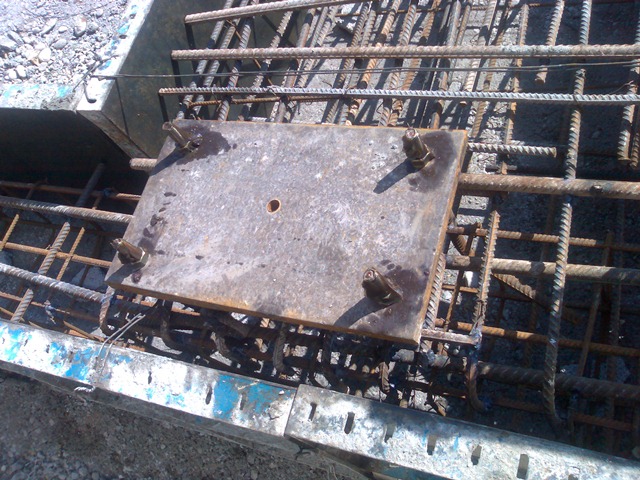

نصب بیس پلیتها
با توجه به آکس بندی که در پلان فنداسیون صورت پذیرفته ودر آن که ازتفاع داده شده است در چندین نقطه از پی ساختمان میگردهایی را می کارد و توسط شیلنگ تراز به ارتفاع داده شده در پلان فنداسیون که معمولاً آن را با (0 0 .0 ± ) نمایش می دهند علامت ها ی را می زنند که ارتفاع( 0 .0 ± ) یا از زمین کناری بلند تر است در آن صورت ارتفاع مربوط به زمین با علامت منفی نوشته شده و یا پایین تر از زمین کناری است .که درآن صورت با علامت مثبت نوشته می شود

پس ازآن که علامت گذاری تمام شد بر طبق آکسی در نقشه آورده شده ریسمانی در یک آکس طولی و یک آکس عرض می بندند به طوری در محل قرار گیری بیس پلیتها دو ریسمان کاملاً بر هم عمود باشند که محل برخورد دو ریسمان وسط بیس پلیت خواهد بود و ریسمانها در اینجا نقش تراز راهم بازی می کنند چون دو طرف ریسمان به یک تراز بسته شده است با کار تمام بیس پلیتهای یک آکس کاملاً به موازات هم و در تر از یکدیگر قرار می گیرند زیرا اگر بیس پلیتها در یک تراز نباشند به همان ترتیب سقف ساختمان نیز تراز نخواهد بود و این یک ایراد بزرگ برای ساختمان به شمار می رود .

انواع اتصال ستون به شالوده :

جزئیات اتصال ستون فلزی به شالوده بتنی به نیروی موجود در پای ستون بستگی دارد. در ستون با انتهای مفصلی فقط نیروی فشاری و برشی از ستون به شالوده منتقل می شوند. اگر بخواهیم لنگر خمشی را نیز به شالوده منتقل نماییم ، در ان صورت ، نیاز به طرح اتصال مناسب برای این کار خواهیم داشت که اتصال گیردار خوانده می شود.

روش نصب پیچهای مهاری :

به طور کلی ، دو روش برای نصب پیچهای مهاری وجود دارد :

الف) نصب پیچهای مهاری در موقع بتن ریزی شالوده ها : در این روش ، پیچها را در محلهای تعیین شده قرار می دهند و موقیعت آنها را به وسیله مناسبی تثبیت می کنند ؛ سپس اطرافشان را با بتن می پوشانند . روشهای گوناگونی برای تثبیت پیچهای مهاری در محل خود وجود دارد که صورت زیر توضیح خواهم داد :

روش اول : ابتدا بوسیله صفحه ای نازک مشابه با ورق کف ستونی که شابلن یا الگو نامیده می شود . قسمت فوقانی بولت و قسمت پایین را بوسیله نبشی به یکدیگر می بندیم تا مجموعه ای بدون تغییر شکل به دست آید ؛ آن گاه محورهای طولی و عرضی صفحه الگو را با مداد رنگی ( گچ و یا رنگ) مشخص می کنیم ؛ سپس بوسیله ریسمان کار یا دوربیت تئودولیت با میخهای کنترول محور کلی فنداسیون را در جهتهای طولی و عرضی به دست می آوریم و به کمک شخصی با تجربه در موقیعت مناسب آن قرار می دهیم. ( محور طولی و عرضی صفحه شابلن بر محور طولی و عرضی کلی فنداسیون منطبق می شود و در ارتفاع صحیح و به صورت کاملا تراز نصب می گردد.) سپس به وسیله قطعات آرماتور آن را به میلگردهای شبکه آرماتور فنداسیون یا به قطعات ورقی (که در بتن قرارداده اند ) جوش (منتاژ) داده می شود ؛ به گونه ای که هنگام بتن ریزی ، صفحه از جای خود حرکتی نداشته باشد. باید دقت داشته باشیم که در موقع بتن ریزی ، هوا در زیر صفحه شابلن ، محبوس نسود . برای این منظور ، معمولا سوراخ بزرگی در وسط شابلن تعبیه می کنند که وقتی بتن از اطراف زیر صفحه را پر می از راه سوراخ خارج گردد و با بیرون زدن بتن از وسط صفحه ، از پر شدن کامل زیر آن اطمینان حاصل شود.

روش دوم : صفحه تقسیم فشار پیش از بتن ریزی پی به طور دقیق در محل خود قرار می گیرد و بوسیله آن بولت ها در جای خود ثابت می شوند . پس از بتن ریزی ، صفحه را از جای خود خارج می کنند و در کارگاه به طور مستقیم به پای ستون متصل می نمایند و پس از نصب ستون به همراه صفحه مهذه ها را محکم می بندند. در این حالت ، هر صفحه ای باید کاملا علامت گذاری شود تا هنگام نصب اشتباهی رخ ندهد.

روش سوم: به طور دقیق تعیین شود ؛ سپس میله مهارها را ثابت می کنند و عمل بتن ریزی را انجام می دهند ؛ در حالی که صفحه هنوز در جای خود ثابت است . پس از پایان یافتن بتن ریزی صفحه را در تراز مورد نظر نگه می دارند . این عمل را می توان به وسیله مهره های فلزی در زیر صفحه ای که میله مهارها از درون آنها عبور کرده اند با پیچتندن و تنظیم آنها تا تراز لازم انجام داد. سپس فاصله های بین دو صفحه و روی بتن پی با ملات ماسه شسته و سیمان به نسبت یک حجم سیمان به دو حجم ماسه کاملا پر می گردد یا از ماسه سیمان نرم (گروت) استفاده می گردد.

ب) نصب پیچهای مهاری پس از بتن ریزی شالوده : در این روش ، در محل پیچهای مهاری به وسیله قالب در داخل بتن فضای خالی ایجاد می کنند که این قالب جعبه نامیده می شود . میلگردی در بتن قرار می دهیم ، پس از گرفتن و سخت شدن بتن شالوده ، جعبه را از محل خود خارج می کنیم ؛ سپس پیچ مهاری را در محل خود درگیر با آرماتور قرار می دهیم و تنظیم می کنیم و اطراف آن را با بتن ریزدانه ( با حفظ اصول بتن ریزی) پر می کنیم . لازم به یادآوری است جعبه ای که برای ایجاد فضای خالی لازم برای نصب پیچ مهاری به کار می رود ، باید چنان طرح ریزی و ساخته شده باشد که به سادگی و در حد امکان ، بدون ضربه زدن ، شکستن و خرد کردن از داخل بتن خارج شود. برای این منظور می توان از جعبه هایی که قطعات آنها به صورت کام و زبانه متصل می شوند یا از جعبه های لولایی و سایر اقسام جعبه ها استفاده کرد . در مواردی که از پیچهای مهاری با قلاب انتهایی و رکاب یا از پیچهای مهاری با انتهای کلنگی استفاده می شود . برای سزعت بخشیدن به کار ، از جعبه های ساخته شده یا ورقهای فولادی که در درون بتن باقی می مانند ، استفاده می شود . باید توجه داشت که این شیوه کار بیشتر برای فنداسیون ماشین آلات صنعتی در کارخانجات کاربرد دارند . لازم به ذکر است در بعضی مواقع برای اتصال کف ستون به شالوده ، به جای پیچهای مهاری از میلگردها یا تسمه هایی استفاده می کنند که به ورق کف ستون جوش داده می شوند که به این صورت می باشد که معمولا در موقع بتن ریزی ، مجموع ورق کف ستونها و مهارها را در شالوده کار می گذارند ، پس از گرفتن و سخت شدن بتن ، ستون را روی ورق کف ستون قرار می دهند و جوشکاری می کنند.

محافظت صفحه زیر ستونها و پیچهای مهاری ( مهره و حدیده ) :

کف ستون ها از جمله قطعات ساختمانی هستند که اغلب در معرض اثر شدید رطوبت قرار دارند و باید به نحو مطلوب حفاظت شوند . در ساختمانهای معمولی و به طور کلی در ساختمانهایی که پس از پایان یافتن کار اسکلت فلزی دیگر نیازی به بازدید و تنظیم کف ستونها نیست ، اطراف کف ستون را با بتن پر می کنند و در صورتی که قبل از بتن ریزی سطوح فولادی خوب تمیز شده و کا جوش یا زغال جوش برداشته شده باشد ، بتن به فولاد می چسبد و آن را کاملا محافظت می کند . در بعضی دیگر از ساختمانها ، کف ستونها را نظیر سایر قطعات به وسیله رنگ محافظت می کنند . در ساختمانهای صنعتی که امکان باز کردن و نصب مجدد آنها وجود دارد ، با مواد قیری مخلوط با ماسه نرم از کف ستون ها حفاظت می شود ؛ همچنین برای تمیز ماندن حدیدهای پیچهای مهاری و دوری از آسیب دیدگی باید قبل از بتن ریزی فنداسیون ، قسمت حدیدها به وسیله پلاستیک یا گونی یا سیم مناسب بسته شده ، پوشش مناسب صورت گیرد.

منابع :   http://hfarahani48.blogfa.com   و  www.iran-eng.com

مراحل ساخت فونداسیون سازه های اسکلت فلزی

نکات اجرایی زیرسازی پی :
فرض کنید یک پروژه اسکلت فلزی را بخواهیم به اجرا در آوریم، مراحل اولیه اجرایی شامل ساخت پی مناسب است که در کلیه پروژه ها تقریباً یکسان اجرا می شود، اما قبل از شرح مختصر مراحل ساخت پی، باید توجه داشت که ابتدا نقشه فونداسیون را روی زمین پیاده کرد و برای پیاده کردن دقیق آن بایستی جزییات لازم در نقشه مشخص گردیده باشد.

از جمله سازه به شکل یک شبکه متشکل از محورهای عمود بر هم تقسیم شده باشد و موقعیت محورهای مزبور نسبت به محورها یا نقاط مشخصی نظیر محور جاده، بر زمین بر ساختمان مجاور و غیره تعیین شده باشد.  (معمولاً محورهای یک امتداد با اعداد  3،2،1 و...  شماره گذاری می شوند و محورهای امتداد دیگر با حروف  C-B-A و...  مشخص می گردند.  همچنین باید توجه داشت ستونها و فونداسیونهایی را که وضعیت مشابهی از نظر بار وارد شده دارند، با علامت یکسان نشان می دهند : ستون را با حرف C  و فونداسیون را با حرف F  نشان میدهند.  ترسیم مقاطع و نوشتن رقوم زیر فونداسیون، رقوم روی فونداسیون، ارتفاع قسمت های محتلف پی، مشخصات بتن مگر، مشخصات بتن، نوع و قطر کلی که برای بریدن میلگرد ها مورد نیاز است باید در نقشه مشخص باشد.  قبل از پیاده کردن نقشه روی زمین اگر زمین ناهموار بود یا دارای گیاهان و درختان باشد، باید نقاط مرتفع ناترازی که مورد نظر است برداشته شود و محوطه از کلیه گیاهان و ریشه ها پاک گردد. سپس شمال جغرافیایی نقشه را با جهت شمال جغرافیایی محلی که قرار است پروژه در آن اجرا شود منطبق می کنیم ( به این کار توجیه نقشه می گویند) پس از این کار، یکی از محورها را (محور طولی یا عرضی ) که موقیعت آن روی نقشه مشخص شده است، بر روی زمین، حداقل با دو میخ در ابتدا و انتها، پیاده می کنیم که به اینامتداد محور مبنا گفته می شود؛ حال سایر محورهای طولی و عرضی را از روی محور مبنامشخص می کنیم (بوسیله میخ چوبی یا فلزی روی زمین) که با دوربین تیودولیت و برایکارهای کوچک با ریسمان کار و متر و گونیا و شاقول اجرا می شود.  حال اگر بخواهیم محلفونداسیون را خاکبرداری کنیم به ارتفاع خاکبرداری احتیاج داریم که حتی اگر زمین دارای پستی و بلندی جزیی باشد، نقطه ای که بصورت مبنا (B. M) باید در محوطه کارگاه مشخص شود ( این نقطه بوسیله بتن و میلگرد در نقطه ای که دور از آسیب باشد ساخته می شود. )

نکات فنی و اجرایی مربوط به خاکبرداری: داشتن اطلاعات اولیه از زمین و نوع خاک از قبیل : مقاومت فشاری نوع خاک بویژه از نظر ریزشی بودن، وضعیت آب زیرزمینی، عمق یخبندان و سایر ویژگیهای فیزیکی خاک که با آزمایش از خاک آن محل مشخص می شود، بسیار ضروری است.  در خاکبرداری پی هنگام اجرا زیرزمین ممکن است جداره ریزش کند یا اینکه زیر پی مجاور خالی شود که با وسایل مختلفی باید شمع بندی و حفاظت جداره صورت گیرد؛ به طوری که مقاومت کافی در برابر بارهای وارده داشته باشد یکی از راه حلهای جلوگیری از ریزش خاک و پی ساختمان مجاور، اجرای جز به جز است  که ابتدا محل فونداسیون ستونها اجرا شود و در مرحله بعدی، پس از حفاری تدریجی، اجزای دیگر دیوارسازی انجام گیرد.

نکات فنی و اجرایی مربوط به خاکریزی و زیرسازی فونداسیون : چاههای متروکه با شفته مناسب پر می شوند و در صورت برخورد محل با قنات متروکه، باید از پی مرکب یا پی تخت استفاده کرد یا روی قنات را با دال بتن محافظ پوشاند.  از خاکهای نباتی برای خاکریزی نباید استفاده کرد.  ضخامت قشرهای خاکریز برای انجام تراکم  15  تا  20  سانتیمتر است.  برای انجام تراکم باید مقداری آب به خاک اضافه کنیم و با غلتکهای مناسب آن را متراکم نماییم، البته خاکریزی و تراکم فقط برای محوطه سازی و کف سازی است و خاکریزی زیر فونداسیون مجاز نمی باشد.  در برخی موارد، برای حفظ زیر بتن مگر، ناچار به زیرسازی فونداسیون هستیم، اما ممکن است ضخامت زیرسازی کم باشد (حدود  30  سانتیمتر) در این صورت می توان با افزایش ضخامت بتن مگر، زیرسازی را انجام داد و در صورت زیاد بودن ارتفاع زیرسازی، می توان با حفظ اصول فنی لاشه چینی سنگ با ملات ماسه سیمان انجام داد.

بتن مگر چیست؟

بتن با عیار کم سیمان زیر فونداسیون که بتن نظافت نیز نامیده می شود، معمولاً به ضخامت  10  تا  15 سانتیمتر و از هر طرف  10  تا  15  سانتیمتر بزرگتر از خود فونداسیون ریخته میشود.

قالب بندی فونداسیون چگونه است؟

قالب بندی باید از تخته سالم بدون گره به ضخامت حداقل 5/2 سانتیمتر یا ورقه های فلزی صاف یا از قالب آجری (تیغه  11  سانتیمتری آجری یا  22  با اندود ماسه سیمان برای جلوگیری از خروج شیره بتن) صورت گیرد.  لازم به یادآوری است که پی های عادی را می توان با قرار دادن ورقه پلاستیکی (نایلون) در جداره خاکبرداری از آن به عنوان قالب استفاده کرد.

تذکر: در آرماتور بندی فاصله میله گردها تا سطح آزاد بتن در مورد فونداسیون نباید از  4  سانتیمتر کمتر باشد.

نهمين كنگره بين المللي



دانشگاه صنعتی اصفهان

برگزار می کند:



نهمين كنگره بين المللي

مهندسي عمران



 ۲۱-۱۹ ارديبهشت ماه ۱۳۹۱

دبیرخانه کنگره:

دانشکده مهندسي عمران- دانشگاه صنعتی اصفهان

ورود به سایت نهمين كنگره بين المللي
